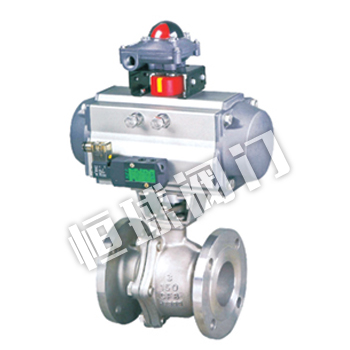

气动浮动球阀主要用于截断或接通管路中的介质,亦可用于流体的调节与控制,其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力,特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,同时也可关闭任一通道而使另外两个通道相连。本类球阀在管道中一般应当水平安装。
工作原理
球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。
球阀的主要特点是本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。
优点
1.流体阻力小,全通径的球阀基本没有流阻。
2.结构简单、体积小、重量轻。
3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起球阀密封面的侵蚀。
7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。
8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
国内生产球阀的厂家比较多,连接尺寸也大多不统一。主要分以下几个大类:
1、以JB/T2203-1999《球阀结构长度》为主的通用类。目前国内大多数球阀生产厂家均按本标准设计生产。前泽球阀厂等。但本标准也不尽完美,规格不全,浮动式球阀最大公称通径为DN1200,固定式球阀最大公称通径DN2000。根据厂所生产的球阀规格及掌握的资料来看,目前浮动式球阀公称通径最小为DN6,固定式球阀公称通径最小为DN50。经考证,各厂家连接尺寸也不尽统一,为了有一个统一的标准,用户在选用及安装时同一规格能够互换,建议国家通用机械研究所对JB/T2203-1999《球阀结构长度》进行修订。建议设计院及用户按标准选用,球阀生产厂家按标准设计制造。
产品特点
1、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化
2、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小
3、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
温度和压力限制
铭牌显示有球阀在最大和最小操作温度下所允许的最大操作压力。
使用PTFE或RTFE材质的阀座和密封件,其他类型的阀座和密封件的操作温度,应受到KI工厂的检核。
阀的公称压力等级(PN、,可表明阀在正常温度状态下的最大工作压力。(例如:PN4.0,表明其操作温度在-290C~380C时的最大工作压力为40 Bar(4.0MPa)、。
电动或气动执行机构的注意事项参见其相应的说明书。
安装
1、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号(电或气、进行整机测试、防止因运输产生振动影响使用性能)合格后方可上线安装(接线按电动执行机构线路图、。
3、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
4、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
操作和使用
1、操作前须确认管路和阀已被冲洗过。
2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°、时,阀关断。反向旋转1/4圈(90°、时,阀开启。)
3、当执行机构方向指示箭头与管线平行时,球阀为开启状态;指示箭头与管线垂直时,球阀为关闭状态。
4、非金属零件清洗后应立即从清洗剂中取出,不得长时间浸泡。
5、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦、进行装配,但不得长时间搁置,否则会生锈、被灰尘污染)
6、新零件在装配前也需清洗干净。
7、使用润滑脂润滑。润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时,可用例如特221 润滑脂。在密封件安装槽的表面上涂一薄层润滑脂,在橡胶密封件上涂一薄层润滑脂,阀杆的密封面及摩擦面上涂一薄层润滑脂。
8、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外、灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔)
维修
1、球阀在关闭状态下,阀体内部依旧存在受压流体。
2、维修前,解除管线压力并使球阀处于打开位置。
3、维修前,断开电源或气源。
4、维修前,将执行机构与支架脱离。
5、必须先查明球阀上、下游管道确已卸除压力后,才能进行拆卸分解操作。
6、分解及再装配时必须小心防止损伤零件的密封面,特别是非金属零件,取出O 型圈时宜使用专用工具。
7、装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
8、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气、等均相容。工作介质为燃气时,可用汽油(GB484-89)清洗金属零件。非金属零件用纯净水或酒精清洗
9、分解下来的单个零件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上、擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等)
2、更换阀座和密封件
A、拆卸
使阀处于半开位置,冲洗、清除阀体内外可能存在的危险物质。
关闭球阀,拆掉两边法兰上的连接螺栓和螺母,然后将阀由管线上完全移除。
依序拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、格南、耐磨片、阀杆填料。
拆卸体盖连接螺栓和螺母,将阀盖与阀体分离,并拿掉阀盖垫圈。
确认阀球在“关断”位置,这可以将其较容易的从阀体拿出,随后取出阀座。
由阀体中孔向下轻推阀杆直到完全取出,然后取出O型圈及阀杆下填料。
注意:请谨慎操作,以避免擦伤阀杆表面及阀体填料函密封部位。
B、重新组装
清洗和检查拆下零件,强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件。
按拆卸的相反顺序进行组装。
用规定的扭矩,交叉锁紧法兰连接螺栓。
用规定的扭矩,锁紧阀杆螺母。
安装执行机构后,输入相应的信号通过旋转阀杆带动阀芯旋转,使球阀至打开和关闭位置。
如有可能,请在回装管道前,按相关标准对阀进行压力密封测试和性能测试。
