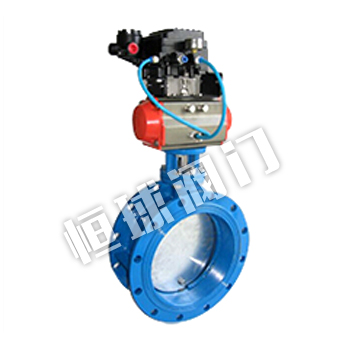

气动通风蝶阀


   气动通风蝶阀采用与阀体相同材料加工成密封圈,采用电或气动传动。其适用温度随阀体选材而定,公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用.<



气动通风蝶阀主要技术参数



公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验

≤1.5%泄漏量

适用介质 煤气、含尘气体、烟道气等。
适用温度 气传动、电传动。





气动通风蝶阀主要零部件



零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨





气动通风蝶阀主要性能参数



设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999



气动通风蝶阀外形尺寸



公称通径 结构长度
(标准值)
外形尺寸
(参考值)
连接尺寸
(标准值)
参考值
(kg)
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 n-d D D1 n-d
50 2 108 70 337 180 65 140 110 4-14 140 110 4-14 16
65 21/2 112 80 357 180 65 160 130 4-14 160 130 4-14 17
80 3 114 95 385 180 65 190 150 4-18 190 150 4-18 19
100 4 127 105 405 180 65 210 170 4-18 210 170 4-18 22
125 5 140 120 483 245 72 240 200 8-18 240 200 8-18 27
150 6 140 132 508 245 72 265 225 8-18 265 225 8-18 31
200 8 152 160 566 245 72 320 280 8-18 320 280 8-18 47
250 10 165 187 623 245 72 375 335 12-18 375 335 12-18 68
300 12 178 220 750 355 93 440 395 12-22 440 395 12-22 79
350 14 190 245 803 355 93 490 445 12-22 490 445 12-22 130
400 16 216 270 852 355 93 540 495 16-22 540 495 16-22 141
450 18 222 297 907 355 93 595 550 16-22 595 550 16-22 190
500 20 229 322 960 355 93 645 600 20-22 645 600 20-22 225
600 24 267 377 1080 550 350 755 705 20-26 755 705 20-26 245
700 28 292 430 1185 550 350 860 810 24-26 860 810 24-26 320
800 32 318 487 1300 550 350 975 920 24-30 975 920 24-30 405
900 36 330 537 1400 550 350 1075 1020 24-30 1075 1020 24-30 500
1000 40 410 587 1500 550 350 1175 1120 28-30 1175 1120 28-30 700
1200 48 470 702 1825 600 350 1375 1320 32-30 1405 1340 32-33 750
