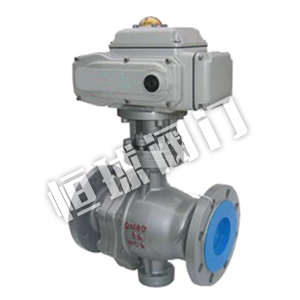

固定式电动球阀概述：
所有装配电动执行机构的固定球阀全部称为电动固定球阀，一般情况，小于DN150的电动固定球阀标配QT或TT电动执行器，阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。根据阀门口径、压力的实际情况，可提供国内外知名执行器品牌产品，确保坤仪出厂的电动阀门品质完美。
固定式电动球阀特点:
固定球阀 开关型/调节性/防爆型/智能型 电动执行器 启闭力矩小 220V/380V
固定式电动球阀执行器选购提示：
第一步：选择球阀的类型，主要从球阀的结构、材质、密封阀座材料、压力、温度等方面选择。
第二步：选择电动执行器的类型，主要有四款电动执行器：TT、TTS、QT、CHQ，可满足不同用户的需求。
第三步：从电动执行器的主要功能选择执行器型号，如开关型、调节型、防爆型、智能型等。
固定式电动球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
固定式电动球阀规格参数
|
CH系列执行机构技术参数 |
阀体参数 |
|
电源 |
AC200/220V，50/60Hz |
公称通径 |
DN10～300mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
动作范围 |
0～90° 0～360° |
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
动作时间 |
15秒/30秒/60秒 |
执行机构 |
可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构 |
|
保护装置 |
过热保护 |
流量特性 |
快开特性 |
|
环境温度 |
-30°～60° |
可调范围 |
DN50-80 |
DN100-800-1200 |
|
250:1 |
350:1 |
|
手动操作 |
同附带手柄操作 |
基本误差 |
±1% |
|
限位 |
电气、机械二重限位 |
死区 |
≤1% |
|
防护等级 |
相当于IP-65 |
回差 |
≤1% |
|
位置测量 |
可选装开关或电位计 |
适用温度 |
密封面 |
|
驱动电机 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃ |
|
进线接口 |
PE1/2〞进线线锁 |
执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。
固定式电动球阀技术参数和性能
|
试验压力
（Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
固定式电动球阀主要零件材质
|
零件名称 |
材 料 |
|
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 (304) |
CF3 (304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M (316L) |
|
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9
(304) |
00Cr19Ni11
(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2
(316) |
00Cr17Ni12Mo2
(316L) |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 |
|
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
,
固定式电动球阀外形连接尺寸
|
通径 |
L |
H(mm) |
重量（Kg） |
|
mm |
mm |
Q47 |
Q347 |
Q647 |
Q947 |
Q47 |
Q347 |
Q647 |
Q947 |
Q67 |
Q367 |
Q667 |
Q967 |
|
100 |
305 |
178 |
|
416 |
470 |
55 |
|
90 |
110 |
80 |
|
85 |
105 |
|
125 |
381 |
252 |
|
542 |
520 |
80 |
|
120 |
145 |
75 |
|
115 |
140 |
|
150 |
403 |
|
205 |
572 |
538 |
|
140 |
170 |
205 |
|
125 |
155 |
190 |
|
200 |
502 |
|
398 |
736 |
580 |
|
220 |
250 |
275 |
|
200 |
230 |
255 |
|
250 |
568 |
|
495 |
890 |
637 |
|
365 |
310 |
335 |
|
340 |
295 |
310 |
|
300 |
648 |
|
580 |
910 |
684 |
|
530 |
485 |
475 |
|
500 |
455 |
445 |
|
350 |
762 |
|
625 |
1020 |
796 |
|
740 |
600 |
600 |
|
695 |
555 |
545 |
|
400 |
838 |
|
720 |
1080 |
842 |
|
900 |
955 |
895 |
|
845 |
900 |
840 |
|
450 |
914 |
|
770 |
1120 |
874 |
|
1170 |
1250 |
1105 |
|
1105 |
1195 |
1045 |
|
500 |
991 |
|
840 |
1150 |
904 |
|
1340 |
1550 |
1360 |
|
1270 |
1480 |
1290 |
|
600 |
1143 |
|
1050 |
1210 |
1120 |
|
1580 |
1740 |
1495 |
|
1480 |
1680 |
1405 |
|
700 |
1245 |
|
110 |
1300 |
1218 |
|
1885 |
2000 |
1850 |
|
1785 |
1900 |
1750 |
|
800 |
1397 |
|
1150 |
1460 |
1328 |
|
2190 |
2310 |
2050 |
|
2070 |
2200 |
1930 |
常见问题
-
公司主要生产哪些产品？
公司专业研发生产自动化产品：气动配件，气动（GT,AT）、电动（精小型，防爆型）三大大块自控阀门配套产品。
-
当我需要报价时，我应该提供哪些信息？
通常情况下，请将您所需要的产品名称及用途发送给我们，以便我们可以准确报出价格，以便满足您的需求。
所需产品的规格要求可以定制吗？
可以定制，请将您所需要定制的产品详细要求发给我们。
