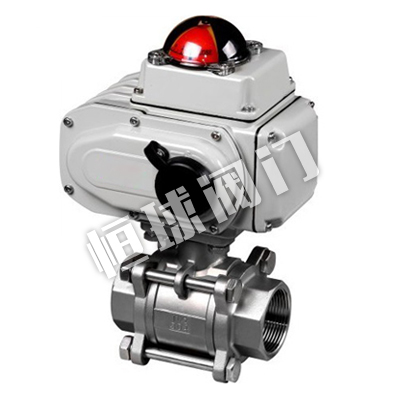

电动内螺纹球阀适用于两位切断、调节的场合。电动内螺纹球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
Q911F电动球阀应用特点：
Q911F系列电动内螺纹球阀分两片式和三片式两种。Q911F电动球阀采用ZNR系列执行机构，可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源。它根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前Q911F螺纹电动球阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。
电动内螺纹球阀执行器及标准件技术参数
电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，电动内螺纹球阀可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭距达4000N·m。
|
外 壳 |
防水级别 IP67,NEMA4 and 6 |
|
电机电源 |
110/220V AC 单相,380/440V AC 3相, 50/60Hz, ±10% |
|
控制电源 |
110/220V AC 单相，50/60 Hz, ±10% |
|
电 机 |
鼠笼式异步电动机 |
|
限位开关 |
2 X 开/关， SPDT,250V AC 10A |
|
辅助限位开关 |
2 X 开/关， SPDT,250V AC 10A |
|
行 程 |
90°~270 ±10°（0°～270°） |
|
失效保护/操作温度 |
内置热保护，开120℃ ±5℃ /关 97℃ ±15℃ |
|
指 示 器 |
连续的位置指示 |
|
手动操作 |
机械手柄 |
|
自锁装置 |
蜗轮，蜗杆机构提供自锁 |
|
机械限位 |
2个外部调整螺栓 |
|
干 燥 器 |
7-10W (110/220V AC)防冷凝 |
|
接 线 孔 |
2个M18 |
|
环境温度 |
-20℃-- +70℃ |
|
润 滑 |
铝基润滑脂（EP 型） |
电动内螺纹球阀主要技术参数
|
公称通径DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
阀体形式 |
三片式精铸阀体、二片是精铸阀体 |
|
连接形式 |
螺纹式、焊接式 |
|
阀芯形式 |
"O"型球形阀芯 |
|
流量特性 |
近似快开型 |
|
动作范围 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) |
|
基本误差 |
±1% |
|
回差 |
±1% |
|
死区 |
≤1%(可调) |
|
可调范围 |
250：1 |
|
配置执行机构 |
可配BZ/BWQ等电动执行机构 |
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
电动内螺纹球阀主要零件材料
|
号NO. |
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
6 |
螺母 |
不锈钢SS304 |
FCD45 |
|
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
16 |
螺栓 |
不锈钢SS304 |
B8 |
电动内螺纹球阀主要连接尺寸：
|
公称通径 |
内螺纹连接 |
|
mm |
inch |
D |
L |
H |
G |
A |
重量(Kg) |
|
10 |
3/8 |
10 |
68 |
57 |
3/8″ |
95 |
0.34 |
|
15 |
1/2 |
15 |
72 |
68 |
1/2″ |
110 |
0.47 |
|
20 |
3/4 |
20 |
82 |
70 |
3/4″ |
110 |
0.68 |
|
25 |
1 |
25 |
90 |
80 |
1″ |
140 |
1.2 |
|
32 |
1 1/4 |
32 |
112 |
8 5 |
1 1/4″ |
140 |
1.9 |
|
40 |
1 1/2 |
38 |
120 |
100 |
1 1/2″ |
180 |
2.7 |
|
50 |
2 |
50 |
145 |
110 |
2″ |
180 |
3.9 |
|
65 |
2 1/2 |
64 |
185 |
130 |
2 1/2″ |
200 |
7.1 |
|
80 |
3 |
78 |
210 |
150 |
3″ |
250 |
11.5 |
|
100 |
4 |
98 |
268 |
170 |
4″ |
250 |
20.5 |
