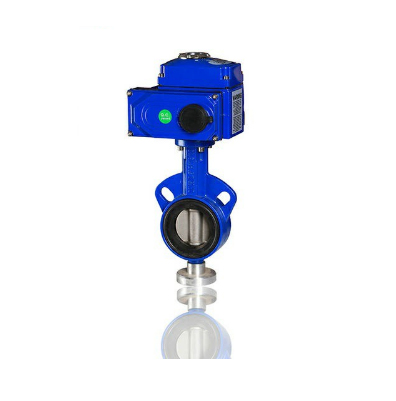

产品特点：设计与制造：GB12238 结构长度：GB12221（20系列）法兰连接尺寸：GB4216 D971X半衬衬胶蝶阀,全衬电动对夹衬胶蝶阀,衬胶蝶阀。
二、用途：
|
密封圈材料代号 |
适用温度 |
适用介质 |
|
NR |
≤85℃ |
水、空气、酸碱类 |
|
CR |
≤85℃ |
水、煤气、酸碱类 |
|
NBR |
≤100℃ |
水、油品 |
|
CPDM |
≤120℃ |
水、蒸汽、一般酸碱类 |
|
FKM |
≤150℃ |
水、蒸汽、强酸碱类 |
三、材料：
部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置
|
阀体 |
铸铁、球墨铸铁、碳钢、不锈钢 |
|
蝶板 |
铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
|
阀杆 |
碳钢镀镍磷、不锈钢 |
|
阀座密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
|
气动装置 |
组合件 |
压力等级：PN（MPa） 1.0 1.6
四、测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1
五、电动对夹衬胶蝶阀主要尺寸参数：
|
公称通径DN |
公称压力MPa |
工作压力MPa |
L
mm |
D
mm |
D1
mm |
n-Φd |
H1
mm |
H2
mm |
气动装置 |
质量 |
|
型号 |
A
mm |
B
mm |
H3
mm |
Do
mm |
|
40 |
1.0 |
1.0 |
33 |
150 |
110 |
4-18 |
55 |
100 |
QB1-5-1 |
418 |
308 |
249 |
- |
22 |
|
50 |
43 |
165 |
125 |
4-18 |
64 |
120 |
QB1-5-1 |
418 |
308 |
249 |
- |
24 |
|
65 |
46 |
185 |
145 |
4-18 |
80 |
120 |
QB1-5-1 |
418 |
308 |
249 |
- |
26 |
|
80 |
46 |
200 |
160 |
8-18 |
112 |
130 |
QB1-10-1 |
418 |
308 |
249 |
- |
27 |
|
100 |
52 |
20 |
180 |
8-18 |
90 |
145 |
QB1-15-1 |
418 |
308 |
249 |
- |
28 |
|
125 |
56 |
250 |
210 |
8-18 |
112 |
160 |
QB1-20-1 |
418 |
308 |
249 |
- |
33 |
|
150 |
56 |
285 |
240 |
8-22 |
135 |
175 |
QB1-20-1 |
418 |
308 |
249 |
- |
34 |
|
200 |
60 |
340 |
295 |
8-22 |
160 |
210 |
QB2-40-1 |
418 |
308 |
339 |
- |
57 |
|
250 |
68 |
395 |
350 |
12-22 |
206 |
235 |
QB2-60-1 |
418 |
308 |
339 |
- |
72 |
|
300 |
78 |
445 |
400 |
12-22 |
232 |
273 |
QB3-90-1 |
585 |
275 |
340 |
305 |
1142 |
|
350 |
78 |
505 |
465 |
1-22 |
263 |
310 |
QB3-120-1 |
585 |
275 |
340 |
305 |
125.5 |
|
400 |
102 |
565 |
515 |
16-26 |
295 |
340 |
QB3-200-1 |
585 |
275 |
340 |
305 |
170.5 |
|
450 |
114 |
615 |
565 |
20-26 |
327 |
370 |
QB3-250-1 |
585 |
275 |
340 |
305 |
200 |
|
500 |
127 |
670 |
620 |
20-26 |
358 |
399 |
QB4-400-0.5 |
729 |
355 |
372 |
457 |
238 |
|
550 |
140 |
730 |
675 |
20-30 |
384 |
430 |
QB4-400-0.5 |
729 |
355 |
372 |
457 |
271 |
|
600 |
156 |
780 |
725 |
20-320 |
474 |
460 |
QB4-500-0.5 |
729 |
355 |
372 |
457 |
339 |
|
700 |
165 |
895 |
840 |
24-30 |
486 |
610 |
QB5-800.-0.25 |
910 |
395 |
429 |
457 |
515 |
|
800 |
190 |
1015 |
950 |
247-33 |
591 |
672 |
QB5-1200-0.25 |
910 |
395 |
429 |
457 |
655 |
|
900 |
203 |
1115 |
1050 |
28-33 |
640 |
735 |
QC1500-0.4 |
783 |
448 |
585 |
400 |
920 |
|
1000 |
216 |
1230 |
1600 |
28-36 |
721 |
800 |
HQ2500-0.25 |
783 |
448 |
650 |
400 |
1100 |
常见问题
-
公司主要生产哪些产品？
公司专业研发生产自动化产品：气动配件，气动（GT,AT）、电动（精小型，防爆型）三大大块自控阀门配套产品。
-
当我需要报价时，我应该提供哪些信息？
通常情况下，请将您所需要的产品名称及用途发送给我们，以便我们可以准确报出价格，以便满足您的需求。
所需产品的规格要求可以定制吗？
可以定制，请将您所需要定制的产品详细要求发给我们。
