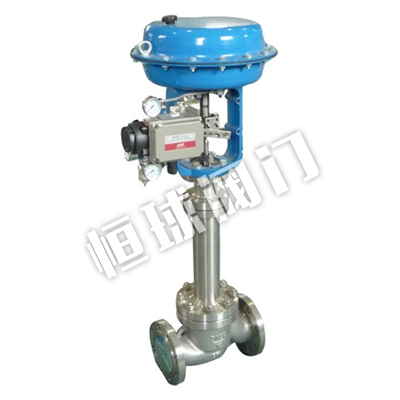

HTSW气动波纹管调节阀


HTSW波纹管密封单座调节阀是一种顶导向结构的调节阀,阀体结构紧凑,流体通道呈 S 流线型, 压降损失小,流量大、可调范围广。上阀盖采用波纹管密封结构,可彻底消除工艺介质从阀杆运动间隙 向外泄漏的可能性,这是波纹管密封阀的显著特点之一。由于波纹管元件本身的可变形和卓著的抗老化 性,这种调节阀完全克服了填料密封阀通常存在的填料老化和温差敏感等弱点。其次,采用波纹管—— 填料双重密封结构,安全可靠性更好,因此,它在剧毒,强腐蚀性、放射性等稀有特殊介质的自动控制 系统中得到广泛应用。阀芯导向面积大,抗振性好,配用多弹簧式薄膜执行机构,其结构紧凑,输出力大。


主要技术参数和性能
阀 体
型 式 直通单座铸造球型阀
公称通径 40~200mm
公称压力 ANSI 150、300、600
JIS 10、20、30、40K PN 1.6、4.0、6.4MPa
允许使用压力 1MPa、2 MPa、3.5 MPa
连接形式 法兰式:RF 和 RJ
标准按JIS B2201 ANSI B16.5 JB/T79.1
PN 1.6MPa RF JB/T79.2 凹凸面
焊接式:嵌接焊 SW(40~50mm) 对接焊 BW(65~200mm)
材 料 HT200 ZG25 ZG1Cr18Ni9
      ZG0Cr17Ni12Mo2 1.25Cr0.5Mo
      5.0Cr0.5Mo 或 SCPH21 SCPH61 Ti
上阀盖 常温型(P):-17~+230℃
伸长Ⅰ型(E1):+230~+350℃,-45~-17℃
备注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。
阀内组件
阀芯型式 上导向单座柱塞型阀芯
流量特性 高容量流量特性,(参考图 2) 等百分比特性(%)和线性特性(L) 高精度流量特性(参考图 1)
                                      等百分比特性(%)和线性特性(L) 司太莱堆焊快开阀芯(QS)
材 料 0Cr17Ni12Mo2 和堆焊司太莱合金
波纹管材料 1Cr18Ni9


执行机构
型 式 HA 多弹簧式薄膜执行机构
膜 片 乙丙橡胶夹尼龙
弹簧范围 0.02~0.10 0.08~0.24MPa
供气压力 0.14 0.16 0.28 0.40MPa
气源接头 Rc 1/4
环境温度 -30~+70℃
备注:该阀也可配用 VA5 或 VA6 执行机构。


阀作用型式 气——开式或气——关式
附 件 定位器、手轮机构、气动阀位传送器等。
性 能
泄漏量
金属阀座:符合标准 ANSI B16.104 Ⅳ级,小于额定 Cv 的 0.01%
聚四氟乙烯阀座:符合标准 ANSI B 16.104 Ⅵ级,小于额定的 Cv10-7
司太莱堆焊金属阀座:小于额定 Cv 的 10-7
回 差 5%(不带定位器)3%(带定位器)
线 性 ±11%(不带定位器)±3%(带定位器)
备注:采用标准的 V 型聚四氟乙烯填料。可调范围 50∶1


订货须知
1.产品型号与名称
2.公称通径DN(mm
3.公称压力
4.流量特性要求
5.阀体材质及阀内件
6.介质种类和温度范围
7.阀前后压力(压差)
8.密封形式
9.配套附件
