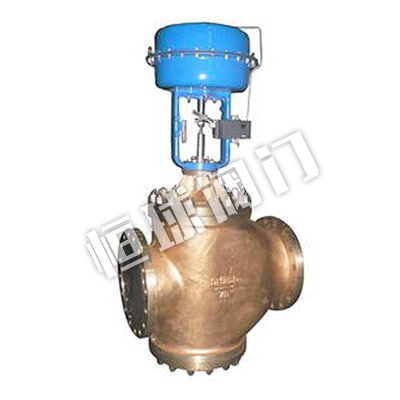

ZMAN系列气动簿腴直通双座调节阀采用双导向结构，配用多弹簧执行机构。具有结构紧凑、进面轻、动作灵敏、压降描 失小、允许压差大、阀容量大、流量特性栝确、维护方便等优点，可用干苛刻的工作条件。特别适用于阀前后压差较大，泄漏要求不离的工作场合。本系列产品有标准型、调节切断阀、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星 标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
主要零件常用材料
| 名称 |
材质 |
| 阀体阀盖 |
ZG230-450、ZG0Cr18Ni9 |
| 阀芯阀座 |
0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱 |
| 填料 |
PTFE、柔性石墨 |
| 波纹管 |
0Cr18Ni9 |
| 垫片 |
石墨缠绕垫片（V6590）、F4 |
| 膜盖 |
A3、0Cr18Ni9 |
| 波纹膜片 |
夹增强尼龙织物丁腈橡胶 |
| 弹簧 |
60Si2Mn |
| 阀杆推杆 |
0Cr18Ni9、2cr13 |
双座阀主要技术参数
| 公称通径 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 阀座 通径 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 额定 kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
1960 |
2560 |
| 公称压力（MPa） |
1.6、2.5、4.0、6.4 |
| 行程（mm） |
16 |
25 |
40 |
60 |
100 |
130 |
| 薄膜有效面积Ae（cm2） |
280 |
350 |
560 |
900 |
1400 |
活塞式 |
| 信号范围KPa |
20-100、40-200、80-240 |
| 气汽源压力MPa |
0.1-0.4 |
0.4-0.7 |
| 固有流量特性 |
线性、等百分比、快开 |
| 固有可调比 |
50:1 |
| 泄漏等级 |
硬密封IV、V级；软密封VI |
| 法兰尺寸 |
符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准 |
| 阀体材质 |
WCB、304、316、WC6、钛、镍、哈氏合金、Monel等 |
| 阀芯材质 |
304、316、420、钛、镍、哈氏合金、Monel等 |
| 工作温度℃ |
-40~+230℃（常温）、+230~+450℃（中温）、 +450~+560℃（高温）、-40~-196℃（低温） |
| 系列类型 |
常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型 |
.png)
.png)
主要性能指标
| 序号 |
项目 |
标准型调整阀 |
高温、低温型调节阀 |
| |
不带定位器 |
带定位器 |
不带定位器 |
带定位器 |
| 1 |
基本误差（%） |
±5 |
±1 |
±15 |
±4 |
| 2 |
回差<（%） |
3 |
1 |
10 |
3 |
| 3 |
四区<（%） |
3 |
0.4 |
8 |
1 |
| 4 |
始终点偏差 <（%） |
气开 |
始点 |
±2.5 |
±1 |
±6 |
±2.5 |
| 终点 |
±5 |
±15 |
| 气关 |
始点 |
±5 |
±15 |
| 终点 |
±2.5 |
|
±6 |
| 5 |
额定行程偏差<（%） |
±2.5 |
+2.5 |
+6 |
+2.5 |
注：本产品性能符合GB/T4213—2008
气关式（正作用）金属密封型允许压差表 单位： MPa
| 执行机构型号 |
弹簧范围（KPa） |
气源压力（KPa） |
定位器（带/否） |
阀座直径dn(mm) |
| 20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| ZHA-22 |
20-100 |
0.14 |
否 |
0.92 |
0.72 |
|
|
|
|
|
|
|
|
|
| 带 |
5.50 |
4.33 |
|
|
|
|
|
|
|
|
|
| 40-200 |
0.25 |
带 |
6.40 |
6.14 |
|
|
|
|
|
|
|
|
|
| 80-240 |
0.4 |
带 |
6.40 |
6.40 |
|
|
|
|
|
|
|
|
|
| ZHA-23 |
20-100 |
0.14 |
否 |
|
|
0.73 |
0.58 |
0.46 |
|
|
|
|
|
|
| 带 |
|
|
4.40 |
3.49 |
2.77 |
|
|
|
|
|
|
| 40-200 |
0.25 |
带 |
|
|
6.24 |
4.94 |
3.92 |
|
|
|
|
|
|
| 80-240 |
0.4 |
带 |
|
|
6.40 |
6.40 |
6.40 |
|
|
|
|
|
|
| ZHA-34 |
20-100 |
0.14 |
否 |
|
|
|
|
|
0.55 |
0.44 |
0.35 |
|
|
|
| 带 |
|
|
|
|
|
3.27 |
2.64 |
2.10 |
|
|
|
| 40-200 |
0.25 |
带 |
|
|
|
|
|
4.63 |
3.75 |
2.98 |
|
|
|
| 80-240 |
0.4 |
带 |
|
|
|
|
|
6.40 |
6.40 |
6.40 |
|
|
|
| ZHA-45 |
20-100 |
0.14 |
否 |
|
|
|
|
|
|
|
|
0.48 |
0.40 |
0.30 |
| 带 |
|
|
|
|
|
|
|
|
2.90 |
2.41 |
1.80 |
| 40-200 |
0.25 |
带 |
|
|
|
|
|
|
|
|
4.11 |
3.42 |
2.55 |
| 80-240 |
0.4 |
带 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
5.56 |
气开式（反作用）金属密封型允许压差表 单位： MPa
| 执行机构型号 |
弹簧范围（KPa） |
气源压力（KPa） |
定位器（带/否） |
阀座直径dn(mm) |
| 20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| ZHA-22 |
20-100 |
0.14 |
带/否 |
0.92 |
0.72 |
|
|
|
|
|
|
|
|
|
| 40-200 |
0.25 |
带 |
5.51 |
4.33 |
|
|
|
|
|
|
|
|
|
| 80-240 |
0.28 |
带 |
6.40 |
6.40 |
|
|
|
|
|
|
|
|
|
| ZHA-23 |
20-100 |
0.14 |
带/否 |
|
|
0.73 |
0.58 |
0.46 |
|
|
|
|
|
|
| 40-200 |
0.25 |
带 |
|
|
4.41 |
3.49 |
2.77 |
|
|
|
|
|
|
| 80-240 |
0.28 |
带 |
|
|
6.40 |
6.40 |
6.40 |
|
|
|
|
|
|
| ZHA-34 |
20-100 |
0.14 |
带/否 |
|
|
|
|
|
0.55 |
0.44 |
0.35 |
|
|
|
| 40-200 |
0.25 |
带 |
|
|
|
|
|
3.27 |
2.65 |
2.11 |
|
|
|
| 80-240 |
0.28 |
带 |
|
|
|
|
|
6.40 |
6.40 |
5.63 |
|
|
|
| ZHA-45 |
20-100 |
0.14 |
带/否 |
|
|
|
|
|
|
|
|
0.48 |
0.40 |
0.30 |
| 40-200 |
0.25 |
带 |
|
|
|
|
|
|
|
|
2.90 |
2.41 |
1.81 |
| 80-240 |
0.40 |
带 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
4.82 |
