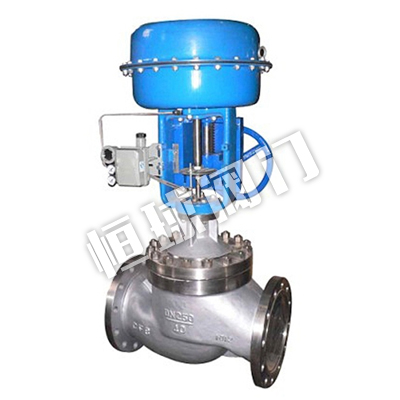

ZJHM精小型气动套筒调节阀


ZJHM系列气动薄膜套筒调节阀是一种压力平衡式调节阀。配用多弹簧执行机构,总体结构紧凑、重星轻、稳定性好。流体通道呈3流线 型、压降损失小,允许压差大,噪音小,流通能力大。广泛应用于精确 控制气体、液体等介质工艺参数如:压力、流量、温度、液位保持在给定值。特别适用于流量大、压差大,泄漏量要求不高的场合。

   本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等 多种品种。产品公称压力等级有户~10164064,阀体口径范围由DN20~500,适用流体温度由-196~+560℃,其范围内多种档次。 泄漏量标准有IV级、V级和VI级。流量特性为线性或等百分比。多种品 种、规格可供选择。

特点:

1.采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。 套筒互换性好,拆装方便,容易维修。

2.全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,软密封结 构阀芯达到VI级泄漏标准。

3.阀体按流体力学原理设计成等载面低流阻流道,可调范围大,固有可调比为50:1,额定流量系数增大30%

4.执行机构采用多弹簧结构,高度减少307%。重量减轻30%

5.ZJHMW型波纹管密封调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。





名称 材质
阀体阀盖 ZG230-450、ZG0Cr18Ni9
阀芯阀座 0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱
填料 PTFE、柔性石墨
波纹管 0Cr18Ni9
垫片 石墨缠绕垫片(V6590)、齿形垫片
膜盖 A3、0Cr18Ni9
波纹膜片 夹增强尼龙织物丁腈橡胶
弹簧 60Si2Mn
阀杆推杆 0Cr18Ni9、2cr13



套筒阀主要技术参数

公称通径 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
阀座 通径 mm 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定 kv 线性 6.9 11 17.6 27.5 44 69 110 176 275 440 630 1000 1600 2156 2816
等百分比 6.3 10 16 25 40 63 100 160 250 400 690 900 1440 1960 2560
公称压力(MPa)   1.6、2.5、4.0、6.4、10
行程(mm) 16 25 40   60 100 130
薄膜有效面积Ae(cm2) 280 350 560 900 1400 活塞式
信号范围KPa 20-100、40-200、80-240
气汽源压力MPa   0.1-0.4   0.4-0.7
固有流量特性 线性、等百分比、快开
固有可调比 50:1
泄漏等级 硬密封IV、V级;软密封VI
法兰尺寸 符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准
阀体材质 WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质 304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃ -40~+230℃(常温)、+230~+450℃(中温)、 +450~+560℃(高温)、-40~-196℃(低温)
系列类型   常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型









  主要性能指标

序号 项目 标准型调整阀 高温、低温型调节阀
  不带定位器 带定位器 不带定位器 带定位器
1 基本误差(%) ±5 ±1 ±15  ±4
2 回差<(%) 3 1 10 3
3 四区<(%) 3 0.4 8 1
4 始终点偏差 <(%) 气开 始点 ±2.5 ±1 ±6



          ±2.5

终点 ±5 ±15
气关 始点 ±5 ±15
终点 ±2.5   ±6
5 额定行程偏差<(%) ±2.5 +2.5 +6 +2.5

注:本产品性能符合GB/T4213—2008



允许压差
气关式(正作用)金属密封型允许压差表                                                                                                              单位: MPa

执行机构型号 弹簧范围(KPa) 气源压力(KPa) 定位器(带/否) 阀座直径dn(mm)
20 25 32 40 50 65 80 100 125 150 200
ZHA-22 20-100 0.14 1.27 1.06
3.81 3.18
40-200 0.25 5.40 4.50
80-240 0.4 10.0 9.81
ZHA-23 20-100 0.14     1.33 0.93 0.76
    3.40 2.80 2.29
40-200 0.25     4.82 3.96 2.29
80-240 0.4     10.0 8.63 7.06
ZHA-34 20-100 0.14           0.92 0.76 0.61
          2.78 2.29 1.85
40-200 0.25           3.94 3.24 2.62
80-240 0.4           8.58 7.06 5.72
ZHA-45 20-100 0.14                 0.86 0.72 0.54
                2.58 2.16 1.63
40-200 0.25                 3.66 3.70 2.32
80-240 0.4                 7.97 6.68 5.05



气关式(正作用)金属密封型允许压差表                                                                                                                    单位: MPa

执行机构型号

弹簧范围(KPa)

气源压力(KPa)

定位器(带/否)

 阀座直径dn(mm)

20

25

32

40

50

65

80

100

125

150

200

ZHA-22

20-100

0.14

带/否

1.27

1.06



















40-200

0.25

3.81

3.18



















80-240

0.28

10.0

8.48



















ZHA-23

20-100

0.14

带/否





1.33

0.93

0.76













40-200

0.25





3.40

2.80

2.29













80-240

0.28





9.08

7.46

6.11













ZHA-34

20-100

0.14

带/否











0.92

0.76

0.61







40-200

0.25











2.78

2.29

1.85







80-240

0.28











7.40

6.11

4.94







ZHA-45

20-100

0.14

带/否

















0.86

0.72

0.54

40-200

0.25

















2.58

2.16

1.63

80-240

0.28

















6.89

5.78

4.37



气关式(正作用)金属密封型允许压差表                                                                                                   单位: MPa

执行机构型号 弹簧范围(KPa) 气源压力(KPa) 定位器(带/否) 阀座直径dn(mm)
2, 0 25 32 40 50 65 80 100 125 150 200
ZHA-22 20-100 0.14 1.98 1.66
3.00 3.00
40-200 0.25 3.00 3.00
80-240 0.4 3.00 3.00
ZHA-23 20-100 0.14     1.77 1.45 1.19
    3.00 3.00 2.86
40-200 0.25     3.00 3.00 2.86
80-240 0.4     3.00 3.00 3.000
ZHA-34 20-100 0.14           1.44 1.19 0.96
          3.00 2.86 2.31
40-200 0.25           3.00 3.00 3.00
80-240 0.4           3.00 3.00 3.00
ZHA-45 20-100 0.14                 1.34 1.22 0.85
                3.00 2.71 2.04
40-200 0.25                 3.00 3.00 2.73
80-240 0.4                 3.00 3.00 3.00



气关式(正作用)金属密封型允许压差表                                                                                 单位: MPa

执行机构型号 弹簧范围(KPa) 气源压力(KPa) 定位器(带/否)   阀座直径dn(mm)
20 25 32 40 50 65 80 100 125 150 200
ZHA-22 20-100 0.14 带/否 1.98 1.65
40-200 0.25 3.00 3.00
80-240 0.28 3.00 3.00
ZHA-23 20-100 0.14 带/否     1.77 1.45 1.19
40-200 0.25     3.00 3.00 2.86
80-240 0.28     3.00 3.00 3.00
ZHA-34 20-100 0.14 带/否           1.44 1.19 0.95
40-200 0.25           3.00 2.86 2.31
80-240 0.28           3.00 3.00 3.00
ZHA-45 20-100 0.14 带/否                 1.34 1.22 0.85
40-200 0.25                 3.00 2.71 2.04
80-240 0.28                 3.00 3.00 3.00









允许压差表的附注说明:

填料材质为PTFE

介质的流向与阀芯关闭的方向相反

金属密封型泄漏等级为IV

数值受公称压力、压力、温度限制

波纹管密封型P20时须重新核对;









外形尺寸及重量                                                                                                                                                                单位:mm

公通通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
  L PN16MPa 187 184 200 222 254 276 298 352 410 451 600 673 737
PN16MPa 194 197 210 235 267 292 317 368 425 473 600 708 775
PN16MPa 206 210 220 251 286 311 337 394 440 508 650 752 819
A 280 360 470 580
  H1 PN16、40 53 58 68 73 80 90 98 108 108 140 168 225 245
PN16、64 63 68 75 83 88 100 105 125 125 170 203 260 280
H2 执行机构 280 310 395 525 725
  H3 高温散热片型 210 210 225 230 230 335 335 345 408 454 482 550 580
波纹管密封型 303 305 392 395 405 529 540 553 710 756 800 900 940
H 标准常温型 400 420 450 455 460 610 622 640 780 870 890 1205 1235
低温型 H3 750 900
H4 90 90 92 92 92 98 98 98 110 120 120 180 180
D 310 310 335 335 335 430 465 520 585 660 770 850 850
重量kg PN16/40 20 22 25 32 38 62 67 83 132 160 245 350 470
N64/100 24 25 30 42 52 78 82 102 170 190 285 500 660
低温型PN16/40 40 48 52 60 68 90 105 143 210 282 315 580 800
低温型PN64/100 50 60 65 75 85 112 131 178 262 352 393 725 980
